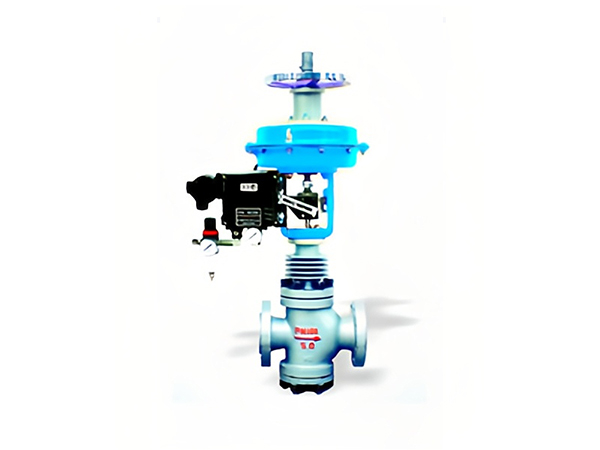

N系列氣動雙座調節閥
N系列新型氣動薄膜雙座調節閥采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大的，而允許泄漏量也較大的不是很清潔的介質場合。廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
【規格參數】
公稱通徑 | DN50~DN400 |
公稱壓力 | PN1.0~PN10.0 Class150~Class600 |
工作溫度范圍 | -196℃~565℃ |
連接方式 | 法蘭式 焊接式 |
閥體材質 | WCB CF8 CF8M CF3M TA C-276 2205 |
閥內件材質 | 304 304+STL 316 316+STL 316L 316L+STL 17-4PH C-276 |
閥蓋形式 | 標準型 散熱型 伸長型 波紋管密封型 波紋管密封散熱型 |
流量特性 | 等百分比 直線 |
泄漏等級 | 硬密封IV級 軟密封VI級 (標準ANSIB16.104) |
薄膜執行機構 | PZM200 PZM280 PZM400 PZM600 PZM1000 PZM1600 |
彈簧范圍及氣源 | 40~200KPa (氣源0.25MPa) 80-240KPa (氣源0.3MPa) |
輸入信號 | 4-20mA.DC |
【產品特點】
1. 采用頂?shù)纂p導向結構，提高了整機閥門穩定性；
2. 所受不平衡力小；由閥門特性決定，流體靜壓同時作用在雙閥芯上使得彼此相互抵消。因此所受不平衡力小，允許壓差變大。減小了執行機構所需的推力。
3. 流通能力大；與相同口徑的其他控制閥比較，雙座閥可流過更多的流體，同口徑雙座閥流通能力比單座閥流通能力約大20-50%。
